据统计分析，平均每个****空调的电费支出约占整个****电费支出的54%左右，空调成为****机房中的主要耗电设备。系统联动性差:无法远程控制****设备和线路，线路出现故障时无法立即通知相应人员并采取措施。****数量大，运维负担重、效率低：
现有的****供电系统依然无法满足用户对智能化、信息化、可视化、维护简便等的日益增加的需求，对系统中蓄电池的故障隐患等没有预先感知和判断，需要运维人员不断的到现场进行运维服务，运维效率低。
安科瑞分别推出了直流、交流的新建和改建****5G智慧用电方案：
新建5G****配电解决方案
一、 交流监测

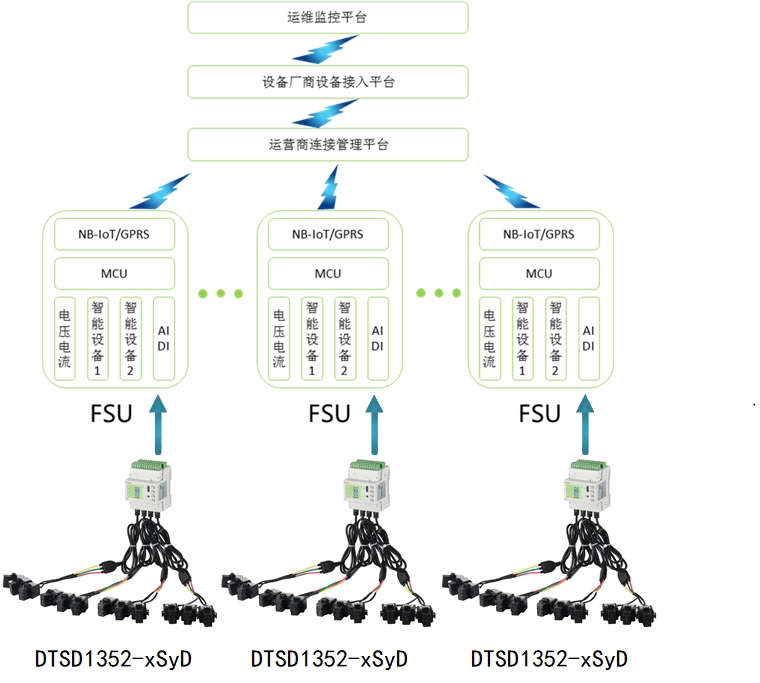

1、组网图
2、配置方案
配置方案 | 数量 | 实现功能 | 备注 | ||
仪表 | DTSD1352-xSyD | 1 | 检测x个三相回路和y个单相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、极值统计、RS485通讯、LCD显示等。 | DTSD1352-xSyD（x、y为回路数） 通讯协议符合YD/T1363相关要求 | |
互感器 | 三相 互感器 | AKH-0.66/Z-15Y | x | 三个互感器为一整体，测量三相回路电流 | 三相回路采用三相互感器时 |
单相 互感器 | AKH-0.66/W-20Y | y | 单个互感器，测量单相回路电流 | 单相回路采用单相互感器时 | |
单相 互感器 | AKH-0.66/W-20Y | 3x+y | 单个互感器，测量单相回路电流 | 所有回路均采用单相互感器时 | |
3、应用举例

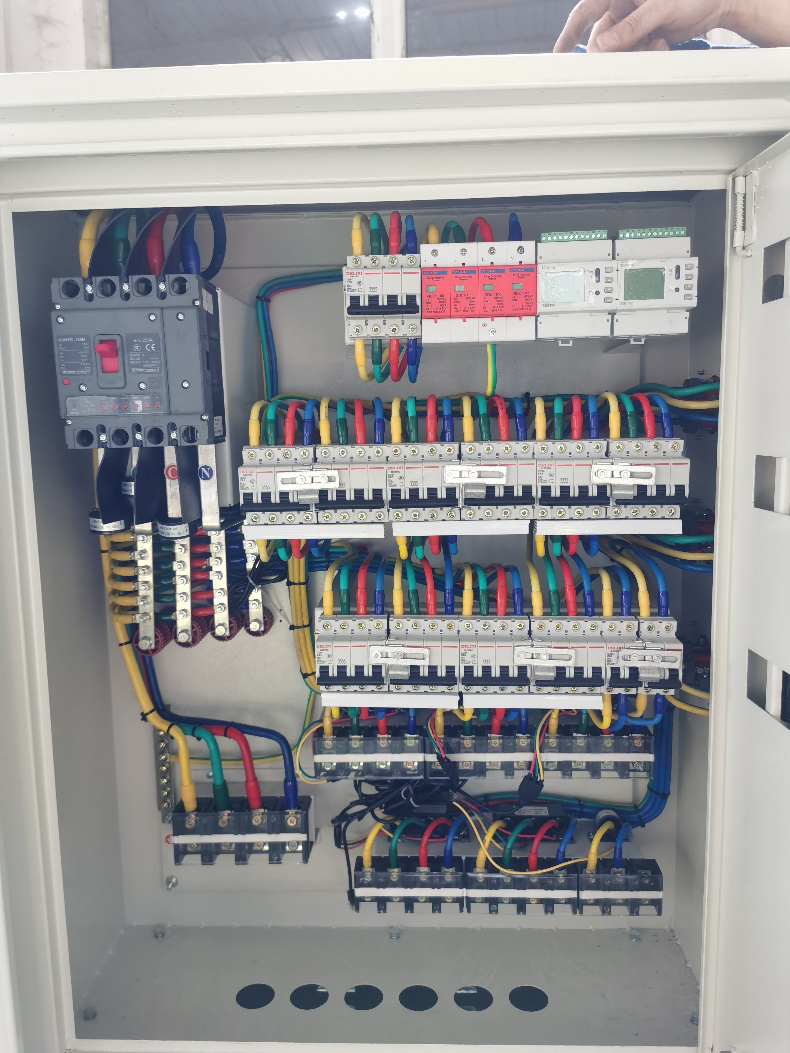

某****现场使用实例如下：
4、产品图片
二、 直流监测

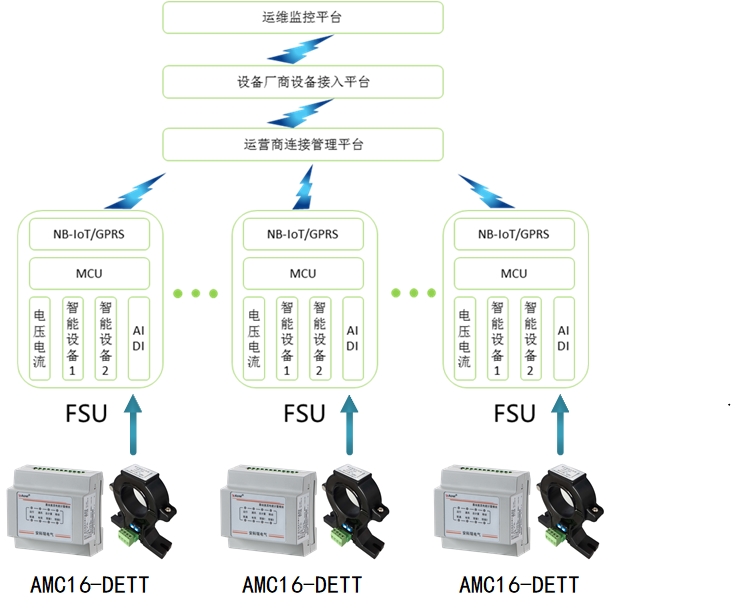

1、组网图
2、配置方案
配置方案 | 数量 | 实现功能 | 备注 | |
仪表 | AMC16-DETT | 1 | 检测6个直流回路的分路电压、电流、功率、电能、复费率电能、以及总功率总电能、RS485通讯、LED状态指示灯，具备市电检测、±12V霍尔传感器供电输出等功能。 | 电流回路需要接入0-5V的霍尔传感器 |
霍尔传感器 | AHKC-EKA 50A/5V | x | 额定电流50A/5V，孔径：φ20 | 通常用于分回路计量，数量不超过6个 |
AHKC-EKB 100A/5V | x | 额定电流100A/5V，孔径：φ40 | 通常用于分回路计量，数量不超过6个 | |
AHKC-K 200A/5V | x | 额定电流200A/5V，孔径：64*16mm | 通常用于总回路计量，数量不超过6个 | |
3、应用举例

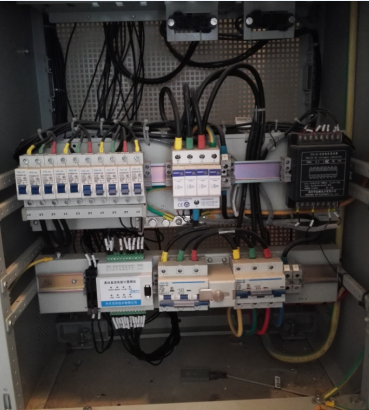

某****现场使用实例如下：

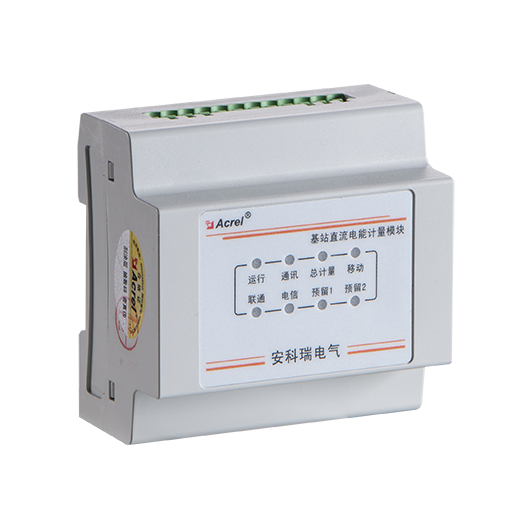

4、产品图片
改造5G****配电解决方案
场景一：3路单相交流或1路三相交流

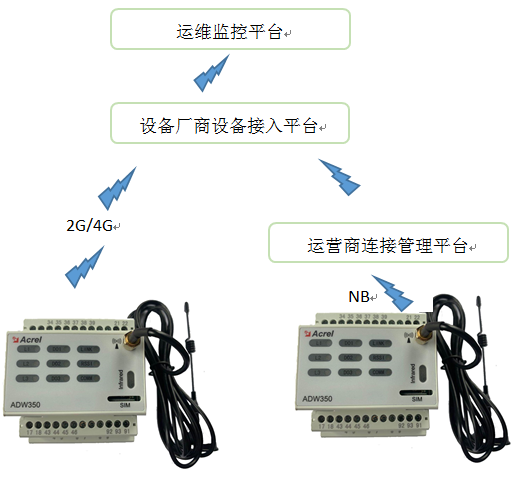

1、组网图
2、配置方案
配置方案 | 数量 | 实现功能 | 备注 | |
仪表 | ADW350WA | 1 | 检测3路单相回路或者1路三相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、极值/RS485通讯等；带有3路开关量输出，2路测温，以及2G/NB/4G等无线通讯方式。 | 3路开关量输出（选配K） 2路测温（选配T） RS485（选配C） GPRS无线通讯（选配2G） NB-IOT无线通讯（选配NB） 4G无线传输（选配4G） 其中2G、NB、4G三选一 |
互感器
| AKH-0.66/W-9N | 3 | 单个互感器，测量单相回路电流 | 电流规格为50A时 |
AKH-0.66/W-12N | 3 | 单个互感器，测量单相回路电流 | 电流规格为100A时 | |

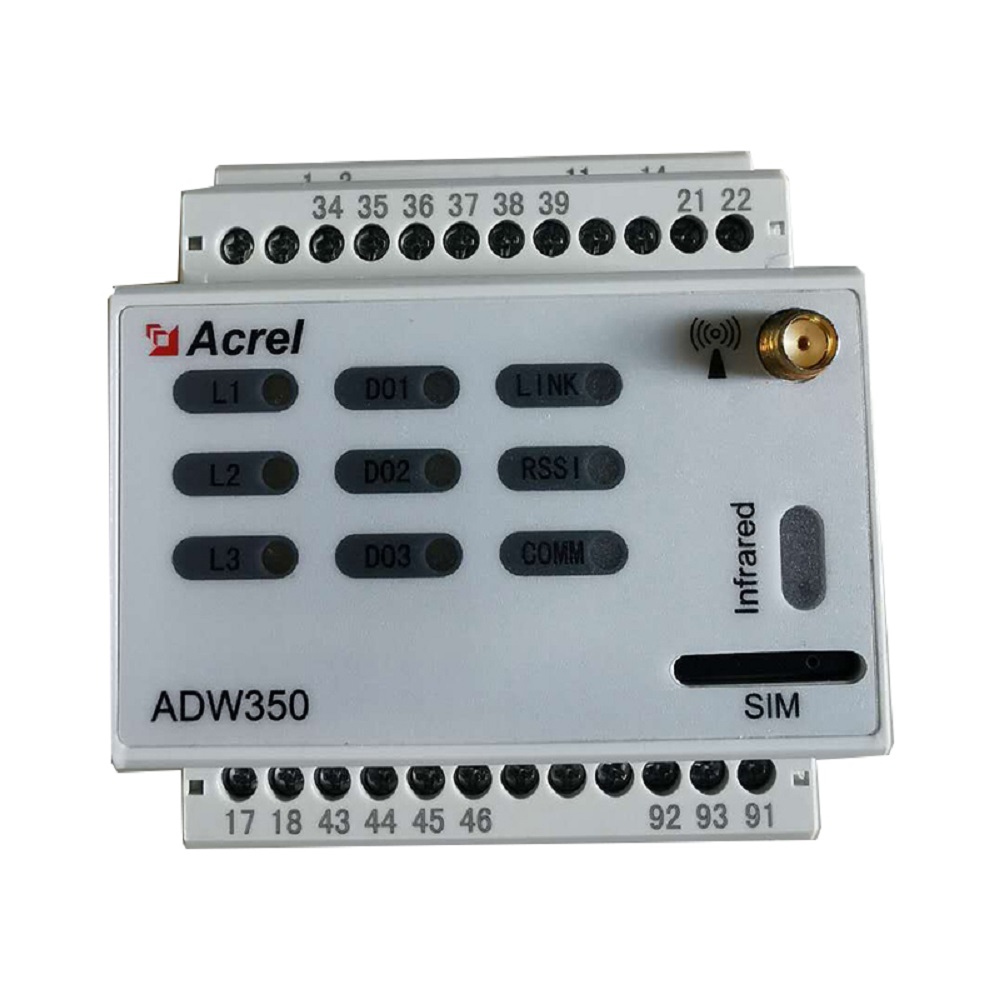

3、产品图片
场景二：3路单相直流
1、 组网图
与场景一一致
2、配置方案
配置方案 | 数量 | 实现功能 | 备注 | |
仪表 | ADW350WD | 1 | 检测3路单相回路的电压、电流、有功功率、有功电能、复费率电能、电能冻结、极值/RS485通讯等；带有3路开关量输出，2路测温，以及2G/NB/4G等无线通讯方式。 | 3路开关量输出（选配K） 2路测温（选配T） RS485（选配C） GPRS无线通讯（选配2G） NB-IOT无线通讯（选配NB） 4G无线传输（选配4G） 其中2G、NB、4G三选一 |
霍尔传感器
| AHKC-BS | 3 | 测量单相回路电流 | 供电：DC±15V（允许波动±20%） |

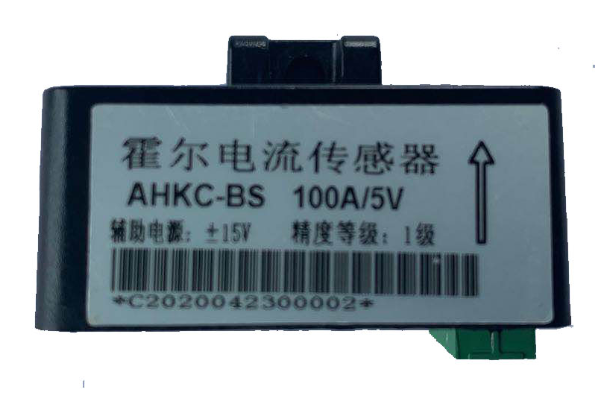

3、产品图片
场景三：多回路三相交流
1、 组网图
2、配置方案
配置方案 | 数量 | 实现功能 | 备注 | |
仪表 | ADW200-xS | 1 | 检测4路三相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、极值/RS485通讯等；带有2DI/2DO，12DI/4DO，12路测温，4路漏电 | ADW200-xS（x表示三相回路数，最大为4） 3路开关量输出（选配MK） 12路测温、4路漏电（选配MTL）
|
无线模块 | AWT100-xx | 1 | 无线模块共三种： GPRS无线通讯（选配AWT100-2G） NB-IOT无线通讯（选配AWT100-NB） 4G无线传输（选配AWT100-4G） | 三种无线模块选其一即可 |
互感器
| AKH-0.66/K-∅16N | 3X | 单个互感器，测量单相回路电流 | 三个单独互感器为一组作为三相互感器 |
安科瑞张豪供稿
